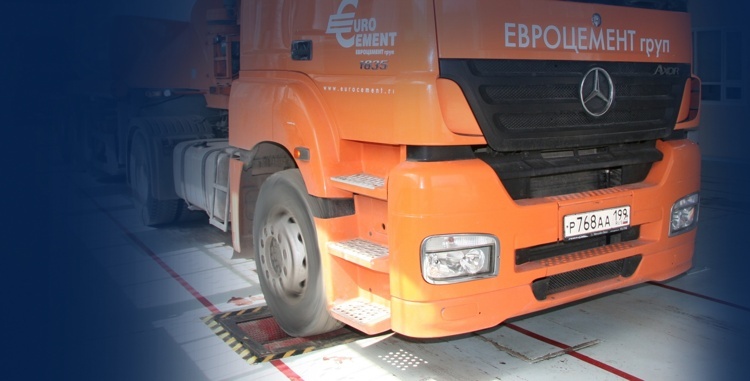

Универсальный модульный тормозной стенд СТН 18000. ГОСТ 33997-2016

Функции:
-Автоматическое выполнение измерений и расчет параметров тормозных систем по ГОСТ Р 51709-2001, ГОСТ 33997-2016 и согласно требований приказа Министерства промышленности и торговли РФ от 6 декабря 2011 г. № 1677 "Об утверждении основных технических характеристик средств технического диагностирования и их перечня" по следующим показателям: тормозная сила, развиваемая тормозными системами АТС; масса, приходящаяся на ось АТС; усилие, прикладываемое к органам управления тормозными системами АТС.
-Отображение результатов измерений и их графической интерпретации на экране монитора и информационном табло.
-Автоматическое управление режимами измерения по программе и методике ГОСТ или в ручном режиме с радиопульта.
-Распечатка протокола измерений и графиков тормозных сил.
-Вывод на экран монитора и светофор указаний оператору и водителю.
-Автоматическая работа стенда в составе линий технического контроля с оформлением диагностической карты автомобиля.
-Поэлементное дооснащение стенда диагностическими приборами в объёме ЛТК.

Достоинства:
-Самоцентровка автомобиля при испытаниях, автоматическое включение и отключение приводов при наезде и выезде.
-Повышенная износостойкость роликов обеспечена специальной закалкой и обработкой поверхности. Покрытие роликов абсолютно устойчиво к шипованным шинам.
-Антикоррозийная защита всех элементов роликовой установки СТМ: полимерная порошковая окраска.
-Широкий диапазон рабочих температур от -10 °С до +40 °С позволяет использовать стенд в неотапливаемых помещениях или в составе контейнерных мобильных станций диагностики.
-Динамическое измерение тормозных сил колес и осевых нагрузок при торможении с учетом загрузки осей при торможении.


Технические характеристики

Диапазон измерений тормозной силы колеса, кН
от 0 до 24 кН
от 0 до 60 кН

Пределы допускаемой относительной погрешности измерений тормозной силы колеса, %, не более   ±3 %

Диапазон измерений усилий на органах управления, Н   от 0 до 1000 Н

Пределы допускаемой относительной погрешности измерений усилий на органах управления, %, не более   ±5 %

Диапазон измерений массы ТС, приходящейся на ось, кг
от 0 до 9000 кг
от 0 до 18000 кг

Пределы допускаемой относительной погрешности измерений массы, %, не более   ±3 %

Диапазон измерений давления сжатого воздуха,МПа   от 0 до 1 МПа

Пределы допускаемой относительной погрешности измерений давления сжатого воздуха, %   ±5 %

Диапазон измерений усилия вталкивания сцепного устройства, Н   от 0 до 3700 Н

Пределы допускаемой относительной погрешности усилия вталкивания сцепного устройства, %, не более   ±5 %

Мощность, потребляемая стендом, кВт, не более
19 кВт, при скорости движения автомобиля 4 км/ч
16 кВт, при скорости движения автомобиля 2 км/ч

Параметры четырехпроводной трехфазной сети электропитания с допускаемыми отклонениями по ГОСТ 12 997-84
- напряжение, В,   380 +10% -15% В
- частота, Гц   50±1 Гц

Время установления рабочего режима, мин, не более   15 мин

Имитируемая скорость движения автомобиля, км/ч
4 км/ч
2 км/ч

Время непрерывной работы, ч, не менее   8 ч

Габаритные размеры, мм, не более
- блок роликов   2010х800х440мм
- шкаф управления   650х500х141мм

Масса, кг, не более
- блок роликов   650х2кг (масса каждого блока роликов)
- шкаф управления   27кг

Рабочий диапазон температур, С   -10  +40

Средний срок службы, лет, не менее   8 лет

Средняя наработка прибора на отказ, ч, не менее   6000 ч

Среднее время восстановления работоспособного состояния, ч, не более   6,4ч
